1）氨氣流量計結構：

氨氣流量計=傳感器+轉換器

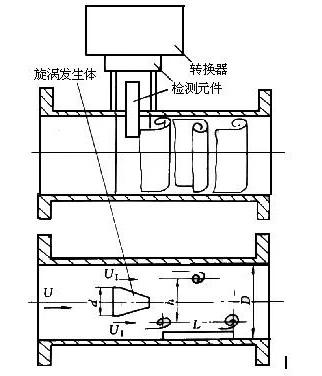

傳感器:

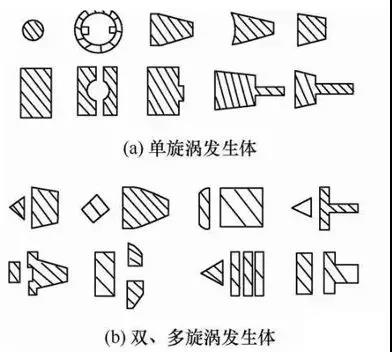

旋渦發生體(阻流體)、檢測元件、儀表表體

轉換器：

前置放大器、濾波整形電路、D/A轉換電路、輸出接口電路、端子、支架和防護罩

2）氨氣流量計基本原理

氨氣流量計原理：

流體流經阻擋體或者是特制的元件時，產生了流動振蕩，通過測定其振蕩頻率來反映通過的流量。

渦街產生原理：

當流體流動受到一個垂直于流動方向的非流線形柱體的阻礙時,柱體的下游兩側會發生明顯的旋渦,成為卡門渦列,渦列的形成與流體雷諾數有關。
